無人機智能巡檢系統

一.背景與現狀

隨著各地區電網規模的不斷擴大，變電站數量逐年增加，變電站運維人員的巡檢作業工作時間也隨之增長。目前，變電站巡檢通常以人工巡檢為主，高清視頻和機器人巡檢為輔來開展站內聯合巡檢。目前面臨的問題有：

1.高空設備存在盲區：避雷針、絕緣子串等設備距地面高傳統人工巡檢與固定攝像頭仰視視

2.角存在視覺盲區：細微裂紋、局部發熱等缺陷難以及時發現。

3.機器人環境適應性差：機器人對地形和道路的要求也比較嚴格，造成很多場景無法覆蓋。

4.感知能力擴展性弱：機器人難以靈活加裝多種特種傳感器，感知能力不足導致缺陷識別率不高。

5.施工難度大，成本高：傳統方案需要同步軌道等設施，施工周期長，成本高。

二.無人機優勢

1.覆蓋范圍與靈活性：

高空覆蓋，無人機可輕松抵達高空設備，彌補高清攝像機和機器人無法觸及的盲區；多維度多視角，無人機可在“高中低”空域巡檢，覆蓋設備巡檢的多個視角；同時可額外覆蓋變電站外圍的輸電和配電線路。

2.低部署與低成本：

?無人機無需改造變電站基礎設施（如鋪設路面、布線拉線），機巢部署周期短；無人機與機巢維護相對簡單，高清攝像機需要維護大量攝像機和線路，機器人還需維護路面。

3.高巡檢效率：

相較于人工巡檢和機器人巡檢，無人機在巡檢效率上有比較大的提升，如果使用多機協同作業，巡檢時間會進一步壓縮；

4.多種傳感器融合：

?無人機可搭載高分辨率光學相機、紅外熱成像儀、激光雷達等設備，同時采集高清圖像、溫度數據及三維點云信息；無人機的傳感能力可基于負載進行擴展。

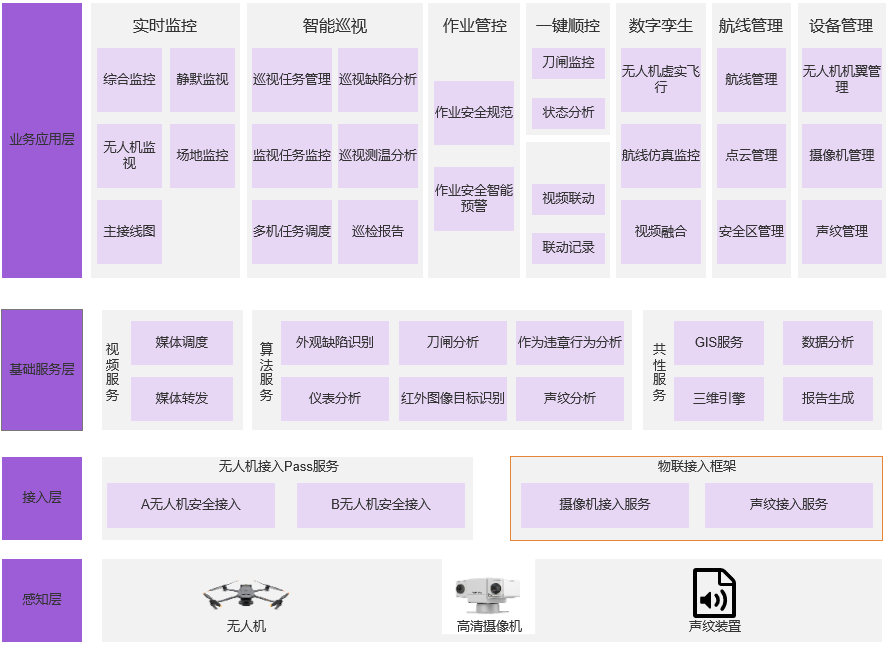

三、產品架構

四、關鍵技術

1.無人機導線級避障與繞障

通過AI視覺技術與激光雷達感知探測技術的結合，實現架空導線、鏤空樹木等障礙物檢測，檢測到障礙物后，基于自主避障與繞障技術動態調整飛行策略繞開障礙，進一步保障無人機飛行作業安全。

繞障技術是在自主避障技術的基礎上，進一步實現無人機在復雜環境中的自主導航和路徑規劃。

2.智能分析技術

基于無人機和高清攝像機巡視采集的圖片，進行智能識別，主動發現缺陷，識別類型包括各類表計、外觀缺陷、刀閘分合、壓板狀態、作業安全異常行為等。

3.實景三維建模技術

通過無人機采集+3DGS重建技術，三維高精度還原變電站場景。3DGS 基于點的渲染技術，通過3D 高斯函數表示場景，結合了基于神經網絡的優化和顯式結構化數據存儲的優點，保留了連續體積輻射場的理想特性。模型帶有有地理信息坐標，可量測、可定位、可裁剪編輯，無需人工修模，模型細節真實呈現，提供高質、高效、低成本的模型資產。

4.數字孿生技術

實現基于三維全景的巡檢路線規劃、三維導航及巡檢結果立體呈現；實現主輔監測、三維、視頻、巡檢數據的深度融合與數字孿生展示，構建數字孿生系統。

五、系統功能

1.運行監控

（1）信息總覽：匯總展示站內關鍵數據信息，如無人機狀態、無人機巡視情況、高清視頻設備運行情況、告警情況等。

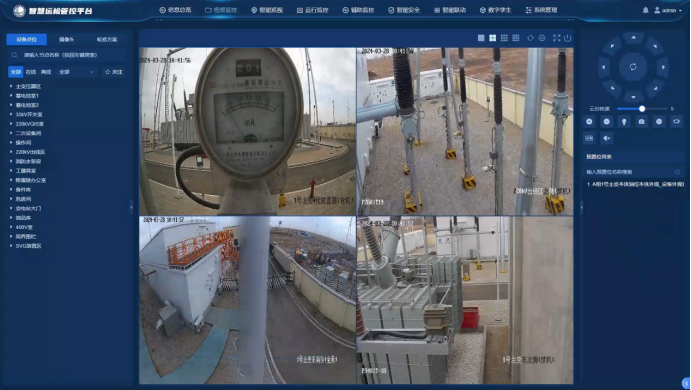

（2）實時高清視頻監控：查看實時安防視頻監控。

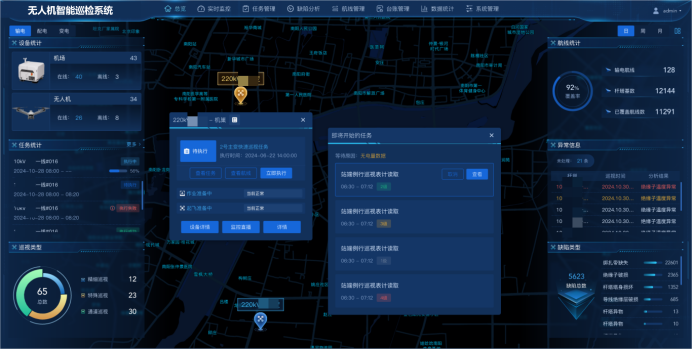

（3）實時無人機監控：實時監控機巢視頻、飛行器視頻、機巢工作狀態、無人機工作狀態。

（4）靜默監視：攝像機在空閑時間對設備異常、人員異常行為、環境異常進行告警。

?

2.設備監控

實現變電站數據模型“區域-間隔-設備-部件”與航線航點的關聯，基于此實現如下功能：

（?1?）設備點位：以設備點位目錄樹，可快速查看設備部件的最新無人機巡視抓拍圖片，如果是高清視頻監控可查看實時視頻。

??（2）設備航線：以無人機航線組成無人機覆蓋的設備點位目錄樹“航線（間隔）-設備-部件”，可快速查看最新巡視抓拍結果，也可快速臨時起飛無人機進行巡視。???

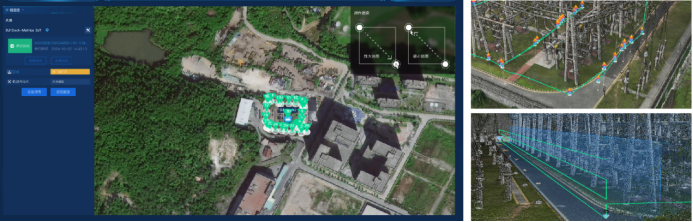

3.航線規劃

無人機變電站巡檢主要是以航線指引無人機飛行巡檢，航線的安全設計與規劃，能更好的確保無人機的作業安全。

4.航線管理

變電站點位模型和航線的導入管理，航線點位與變電站設備臺賬關聯，變電站航線基于點位模型的呈現。

5.智能巡視

無人機為主+高清視頻為輔巡檢，結合規劃航線的無人機，以及高清攝像機、無人機，實現多源聯合巡檢，有效控制項目投資：

（1）以無人機覆蓋大部分設備的重點部位和儀表，以及紅外測溫，可基于無人機的航線進行巡檢任務的下發，按照任務調度進行任務執行；

（2）高清視頻用于巡檢無人機無法覆蓋的，如GIS的設備巡檢，以及部分儀表。

6.任務調度

無人機任務調度，根據巡檢計劃，自動生成無人機調度任務，根據每個任務的執飛時間和無人機的充電時間，自動編排無人機任務的銜接時間；

7.作業安全管控

（1）作業人員身份識別：門禁識別到人臉后，自動比對進站人員身份，比對成功自動開啟門禁，系統記錄開門事件。

（2）作業人員行為分析：通過遠程操控?zé)o人機，快速起飛至作業管控上空實時對作業現場進行安全監控，并實現對檢修作業期間現場施工人員在未戴安全帽、未穿工裝、吸煙、越限/闖入等不安全行為進行實時分析，提升現場安全管理水平。

8.無人機航線仿真驗證

（1）航線仿真驗證：基于變電站精細化三維模型，實現變電站巡檢航線的仿真驗證，驗證航線安全性，以保證實際航線飛行時的安全可靠。

（2）無人機巡檢模擬演練：基于變電站三維模型，實現某次巡檢任務的模擬演練。
