配網無人機移動巡檢解決方案
配網無人機移動巡檢解決方案
一、方案背景
1.背景與需求
（1）行業需求：配電線路無人機巡檢的需求主要源于傳統人工巡檢方式的局限性，以及電力系統對高效、安全、智能化運維的迫切需求。
（2）技術需求：穩定飛行，具備避障能力，避免碰撞導線或障礙物；智能化功能，自主航線規劃、一鍵巡檢。
（3）操作需求：簡化操作，適配非專業人員，提供自動化任務模式；快速部署，線路巡檢，快速轉場。
（4）數據管理需求：4G或自組網通信，實時視頻或巡檢數據實時回傳式；數據自動歸檔，自動完成系統對接。
（5）安全需求：無人機安全接入，身份認證；數據加密傳輸，防泄露。
（6）環境適應需求：適應城區、山區、農田等多種環境；多機協同作業，提升線路巡檢效率。
2.總體思路

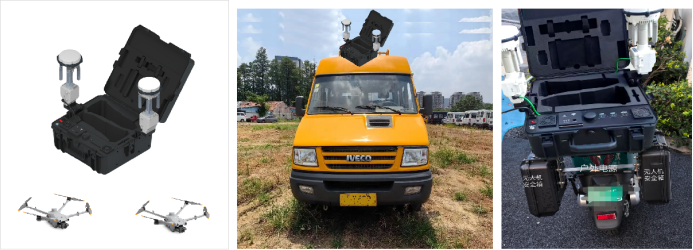

通過應用可靈活機動、快速響應的移動智能巡檢終端，結合對接無人機自主巡檢微應用、一鍵自主巡檢、邊緣計算與輕量化AI模型，構建“巡檢計劃-任務下發-精準作業-數據歸檔回傳”的全流程閉環。移動智能巡檢終端依托智能應用終端、邊緣算力及安全鏈路通信，實現多場景、多環境的移動式自主網格化巡檢覆蓋，大幅提升偏遠區域覆蓋能力與應急響應效率，降低專業人員依賴，推動配電巡檢向智能化升級。
二、方案設計

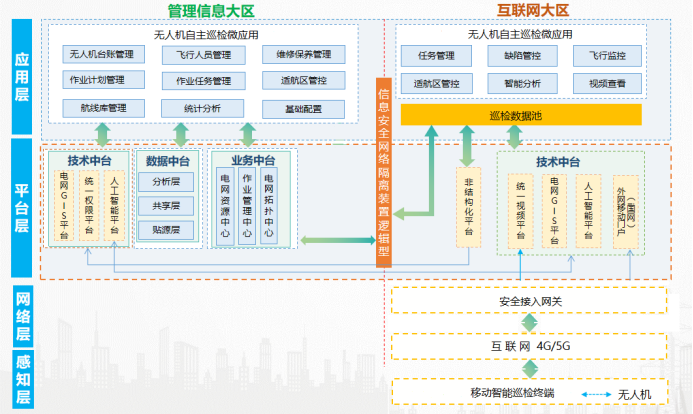

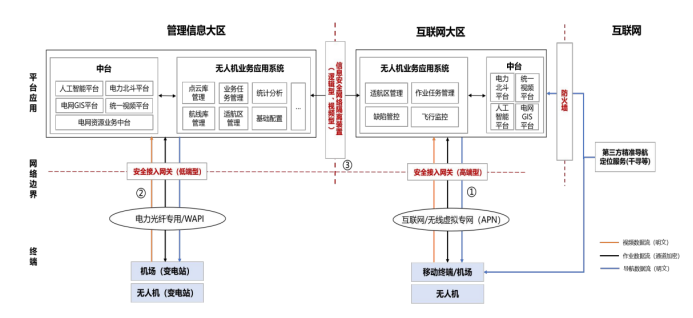

1.系統架構

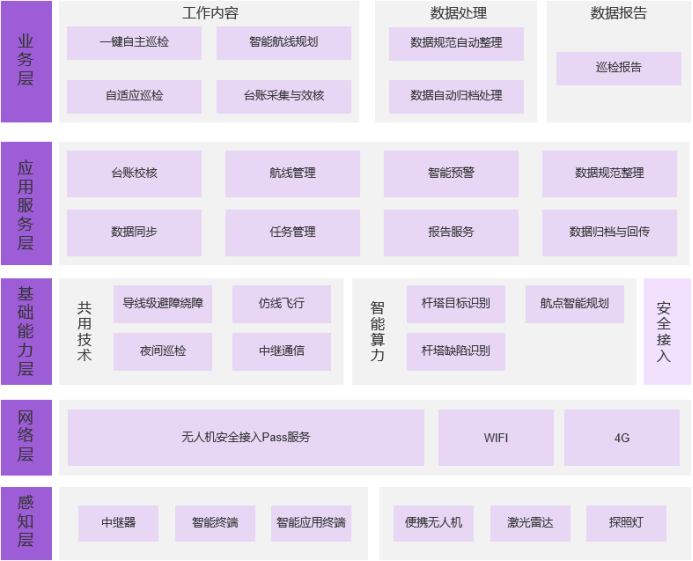

2.關鍵產品功能架構
3.關鍵特性

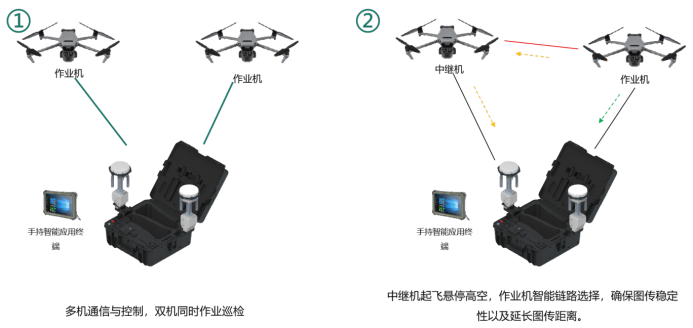

（1）多機協同
（2）安全接入
移動智能巡檢終端內置安全接入模塊，滿足國網對無人機業務應用數據的安全保護要求：雙向身份認證、作業數據流加密。
（3）中繼組網
在存在山體和建筑物遮擋環境中，無人機的作業能力受到了較大的限制，通過中繼組網或靈活中繼服務的方式，可有效提升無人機在巡檢和應急救援場景的作業能力和范圍。
通過移動智能巡檢終端的可移動性，以及終端與中繼的結合，可以有效提升無人機的覆蓋半徑。
（4）自主避障與繞障
通過AI視覺技術與激光雷達感知探測技術的結合，實現架空導線、鏤空樹木等障礙物檢測，檢測到障礙物后，基于自主避障與繞障技術動態調整飛行策略繞開障礙，進一步保障無人機飛行作業安全。
繞障技術是在自主避障技術的基礎上，進一步實現無人機在復雜環境中的自主導航和路徑規劃。
4.關鍵技術
（1）桿塔目標識別

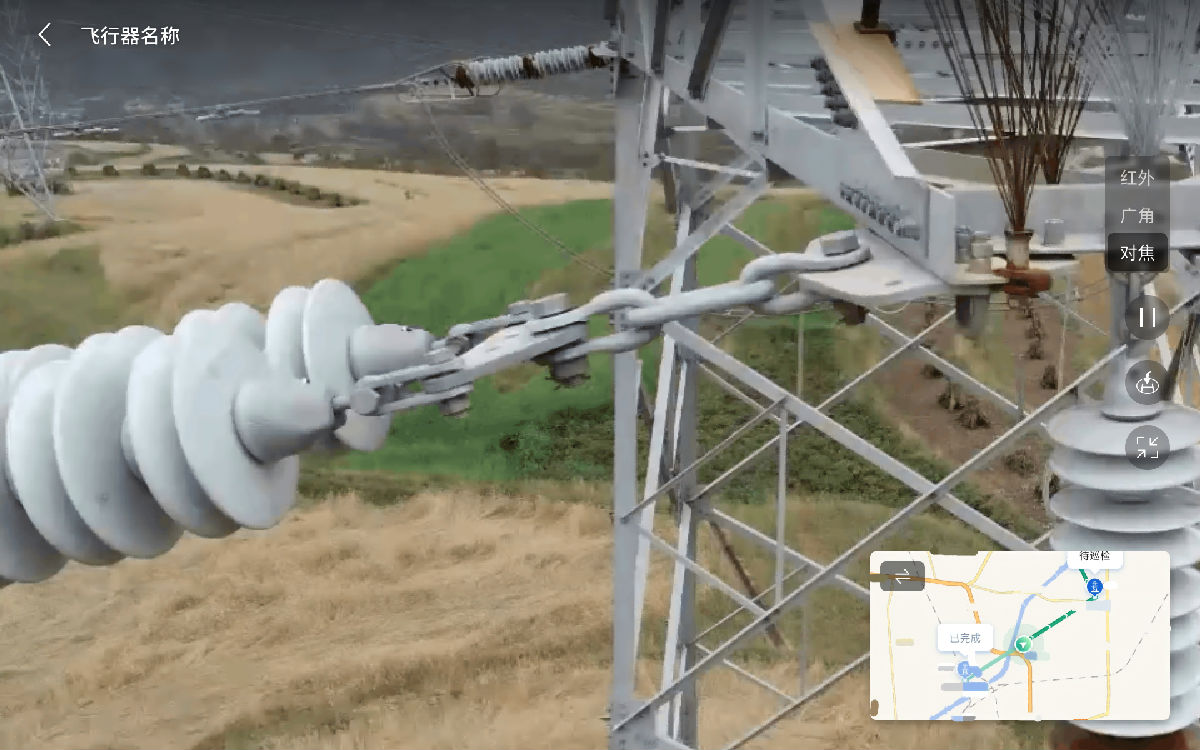

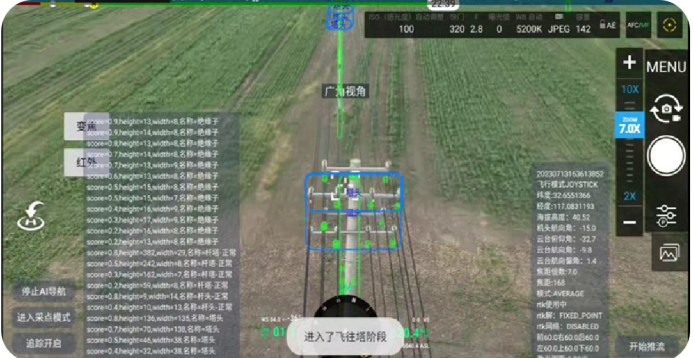

通過移動智能巡檢終端自帶的智能終端實現基于無人機實時視頻進行桿塔識別（輸電/配電桿塔）與方向定位，同時通過智能終端控制無人機定點飛行，最終實現無人機沿線路走向自動飛行，并實時識別桿塔。
以上關鍵技術的實現，可以用于桿塔臺賬信息智能采集、桿塔航線智能規劃等應用。
（2）自適應巡檢
采用模型輕量化處理技術，將復雜神經網絡模型輕量化部署至機場智能終端，AI能力前置，實現配電桿塔自適應巡檢。
（3）視頻壓縮
依托智能視頻編碼和AI感知識別技術，采用視頻畫面 AI感知壓縮、視頻還原、視頻增強等多種綜合算法，可對高清視頻碼率進行壓縮，實現 100Kbps 以下的窄帶寬情況下清晰、流暢調閱。
三、關鍵產品功能

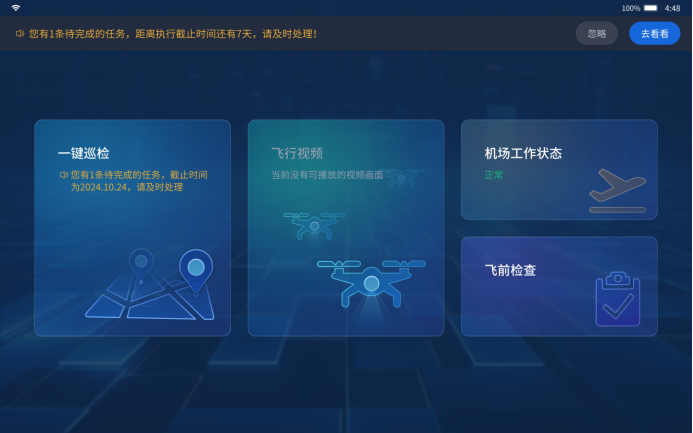

1.一鍵自主巡檢
移動智能巡檢終端業務系統對接無人機自主巡檢微應用，自動獲取巡檢任務和巡檢航線，作業人員在作業現場可快速一鍵啟動巡檢，巡檢完成后智能終端自動完成數據歸檔，支持在線回傳或離線回傳，同時對回傳的圖像可進行無損壓縮。支持單機巡檢模式、中繼巡檢模式、多級巡檢模式。
2.遠程監控
移動智能巡檢終端支持4G回傳以及視頻無損壓縮實現無人機實時畫面的遠程直播，以及實時位置的遠程監控，便于遠程管理和指揮無人機的巡檢作業。
3.配電桿塔導航點智能標定
配電線路桿塔一般通過航點打點的方式規劃航線，移動智能巡檢終端內置業務系統基于桿塔識別算法，可自動對某段配電線路的桿塔進行智能航點標定，減少通過人工示教方式進行航點規劃的復雜度，同時降低對作業人員的技術要求。
4.桿塔臺賬智能采集與校驗
移動智能巡檢終端內置業務系統對接獲取桿塔基礎臺賬，同時基于桿塔識別算法，自動采集輸電、配電線路桿塔信息，包括桿塔類型、經緯度、高度，采集到的信息與臺賬既有信息進行比對是否一致，并可由人工復核是否更新臺賬數據。
5.數據歸檔
無人機巡檢作業后對采集的數據進行整理與歸檔，主要包括：巡檢影像與桿塔或設備關聯、圖像自動以巡檢對象命名、影像按缺陷類型分類、影像按任務作業歸類。

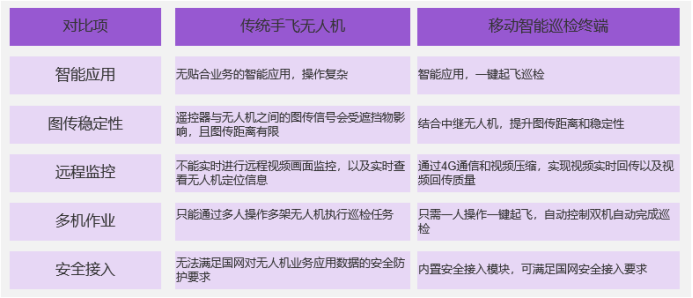

四、關鍵產品優勢
